Von mir verwendete Schrauben und Nieten

EinsatzortBezeichnungZeichnungDetails
Beplankung
normal
3,5x16
Senkkopf-Blechschraube
Durchmesser(d): 3,5mm
Länge(l): 16mm

Kopfdurchmesser(dk max.):6,8mm
Kopfstärke(k max.):2,1mm
Schlitzbreite(n):1mm
Schlitztiefe(t max.):0,95mm
Ich habe vorgebohrt mit:2,5mm
Beplankung
dort, wo man mit 3,5mm keinen Halt mehr findet
3,9x16
Senkkopf-Blechschraube
Durchmesser(d):3,9mm
Länge(l):16mm

Kopfdurchmesser(dk max.):7,5mm
Kopfstärke(k max.):2,3mm
Schlitzbreite(n):1mm
Schlitztiefe(t max.):1,05mm
Beplankung
Nieten für die Radläufe
5x16
Blindnieten
Durchmesser(d):5mm
Länge(ll):16mm

Materialstärke(s):8,0-11,0mm
Bohrdurchmesser(d1):5,1mm
Kopfdurchmesser(b):ca. 12-14mm (wichtig, das ist etwas breiter als normal)
Kopfstärke(e):1,1mm
Zierleisten
Befestigung unter dem Gummi der Zierleiste
3,5x16

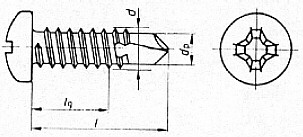

Bohrschrauben mit Linsenkopf
Durchmesser(d):3,5mm
Länge(l):16mm

Flankendurchmesser(dp):2,8
Ich habe vorgebohrt mit:2,5mm
Regenleiste 3,5x9,5
Zylinderkopf-Blechschrauben
Durchmesser(d):3,5mm
Länge(l):9,5mm

Kopfdurchmesser(dk max.):6,9mm
Kopfstärke(k max.):2,1mm
Schlitzbreite(n):1mm
Schlitztiefe(t max.):1,25mm
Ich habe vorgebohrt mit:2,5mm
